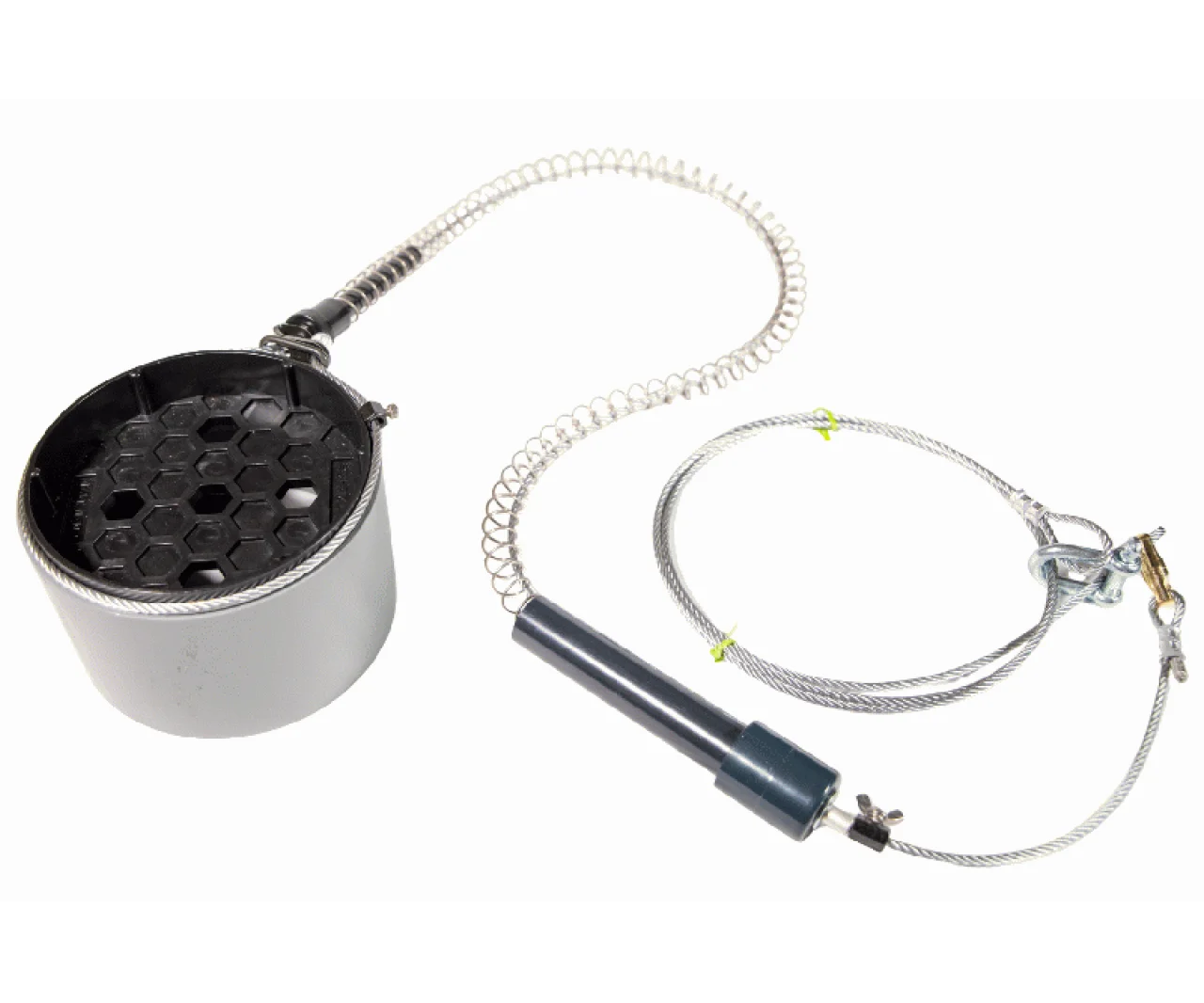

くくり罠　Y式トラップ

【仕様】
◯使用ねじりバネ：S-5
◯塩ビパイプ：塩化ビニール製（内径20mm×長さ150mm）
◯重量：1100g
◯パイプ：二重パイプφ190

Y式トラップの特徴と使い方について

やわらかいバネなので女性や初心者でも使いやすく、現地にてバネを縮めることも容易です。
広範囲に掘らずに設置できます。
バネもあまり深く掘らなくても設置できます。
構造も簡単です。

※獲物がかかった場合バネが変形する可能性があるので、捕獲の都度交換が必要です。

※バネが柔らかいので寒冷地や凍結する場所には不向きです。

	ポイント＆説明
1	内パイプ（ダンプラ付）丸い頭のビスを使う事で、外パイプとの間に、土が入って落ちにくくなるのを防いでいます。設置時は、浅い方でセットしてください。
2	外パイプ内パイプが下がる時にワイヤーをずらし上げます。
3	バネ押え(樹脂パイプ付) 作動時にバネを垂直に上げます。
4	塩ビパイプ(底付き) 金属管に比べ軽量でサビの発生がなく、罠の設置にぴったりです。凍結防止にもなり、バネを格納しやすいです。

	ポイント＆説明
1	外パイプを獣道に設置し、外パイプの中にある土や木の根をスコップで取り出します。
2	ワイヤーを内パイプに括ります。バネ抑えの下からワイヤーを引っ張り、ワイヤーがピンと伸びた状態で、足でバネの根元を抑えながら手を逆手にして一気に引っ張り、バネを塩ビパイプの中に入れます。
3	内パイプを罠にセットします。その際に、バネ抑えが地面から垂直（厳しい場合は斜め）になる様にします。（くくり金具が外パイプの上に載るようにセットする。）
4	罠を枯れ葉や土で隠します。 ※土をかぶせすぎると内パイプが土の重みで下がり、罠が作動してしまうのでご注意ください。

内側のパイプにワイヤーをかけてセットします。

獲物が内側のパイプを踏みます。

バネが跳ね上がり足の上をくくります

標準ワイヤーの構成について

前側ワイヤー：4mmメッキ線（7☓24）
（くくり輪を作る部分）柔らかいワイヤーを選択するとスピードが上がるので、バネを強くするより効果的。
交換は頻繁に行ってください。
後側ワイヤー：4mmメッキ線（6☓19）
（木に固定する部分）衝撃に強いワイヤーを選びます。
比較的使い回しが可能です。
【その他の使用部品】
　①くくり金具：4mm用　厚2.6mm
　②ストッパー①：4mm用
　③より戻し：12mm
　④シャックル：8mm
　⑤ワイヤー止：4mm用
　⑥スリーブW：4mm用
　⑦スリーブW半分：4mm用
　⑧スリーブS：4mm用
　⑨スリープS：5mm用
　⑩ワッシャ
