B式トラップの特徴と使い方について

チンチロの仕掛け部分を改良し、設置が簡単になりました。

■樹木を利用した引きバネ方式の罠です。
■⼟を掘らずにセット出来るので場を荒らしません。

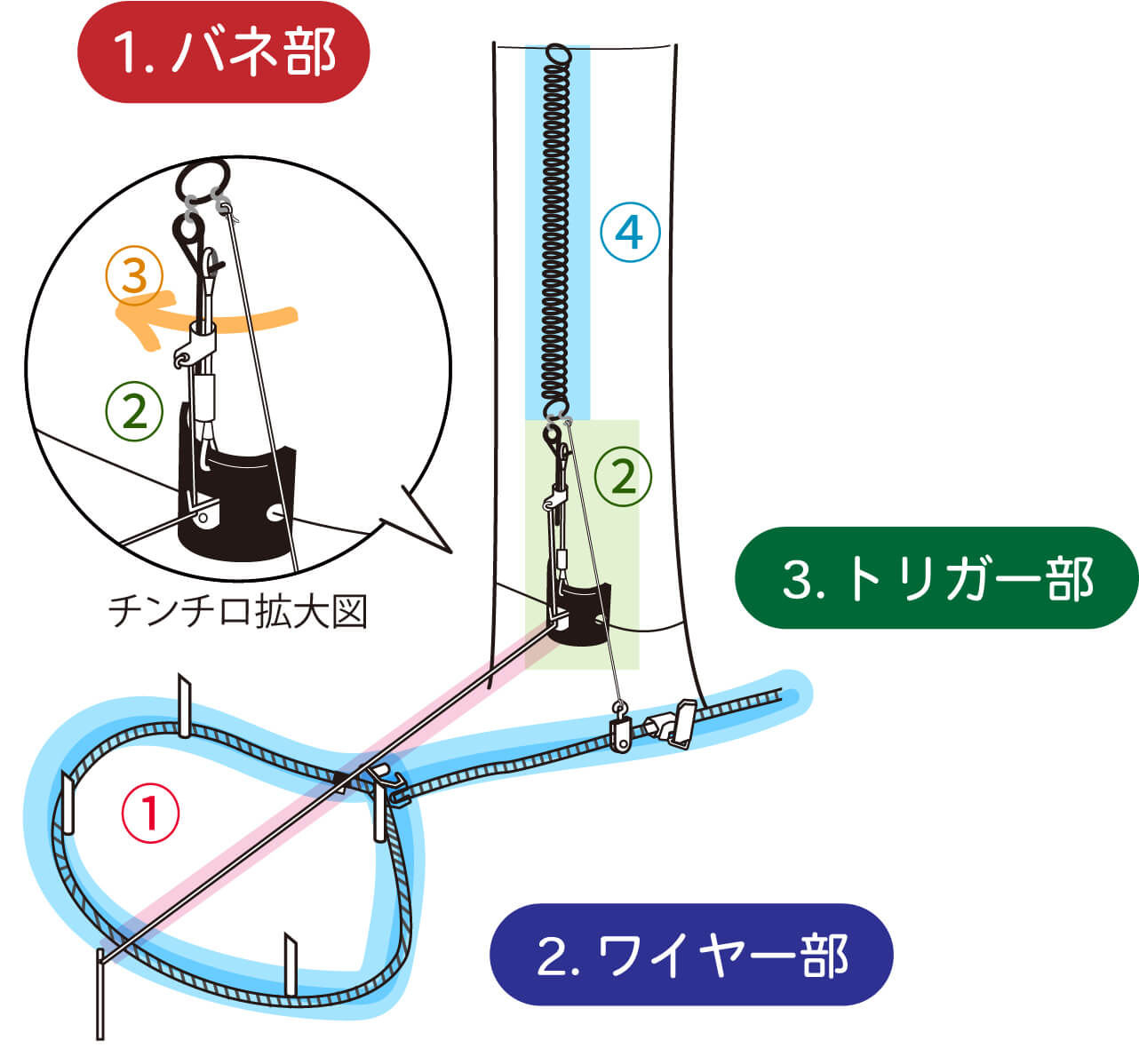

商品の構成図

原理

1.獲物が糸を引っ張ると
2.スリープが下がり
3.チンチロが回転し、
4.バネが跳ね上がり、仕掛けワイヤーを引っ張ります。

各部品の説明

設置の仕方

動作時の動き

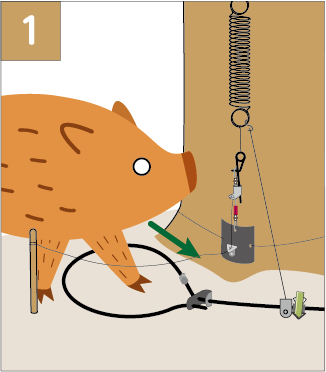

獲物に蹴糸が引っ張られる。

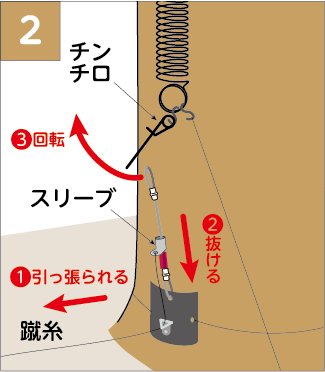

蹴糸が下に引っ張られ、チンチロからスリーブが抜け、チンチロが回転し、罠が作動します。

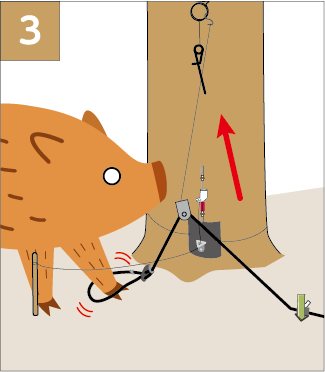

バネが跳ね上がり仕掛けワイヤーが締まりながら足に引っかかり、そのまま引き上げられます。

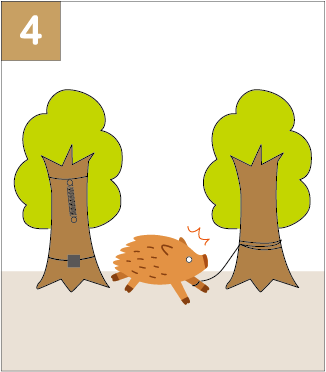

獲物が動くことでワサが締まります。

標準ワイヤーについて

• 前側ワイヤー：4mmメッキ線（7☓24）
  （くくり輪を作る部分）柔らかいワイヤーを選択するとスピードが上がるので、バネを強くするより効果的。
  交換は頻繁に行ってください。
• 後側ワイヤー：4mmメッキ線（6☓19）
  （木に固定する部分）衝撃に強いワイヤーを選びます。
  比較的使い回しが可能です。
• 【その他の使用部品】
  (1)くくり金具：4mm用 厚2.6mm
  (2)ストッパー①：4mm用
  (3)より戻し：12mm
  (4)シャックル：8mm
  (5)ワイヤー止：4mm用+金具
  (6)滑車+渋糸

オーエスピー商会のワイヤーは全パーツ交換が可能です。
オリジナルのワイヤーをご希望の場合は、注文時にスタッフにお気軽にお申し付けください。
（例：前側ワイヤーを5mmメッキ線(6☓24）に変更したいなど）

初めての方や、自作は苦手という方はこちらの商品をおすすめしています。

B式トラップ(標準セット)

引きバネ、仕掛けワイヤー、チンチロ、道糸セットを合わせたお得な商品です。

ご希望によりワイヤーサイズを変更しての製作も可能です。
料金詳細はお問い合わせください。
