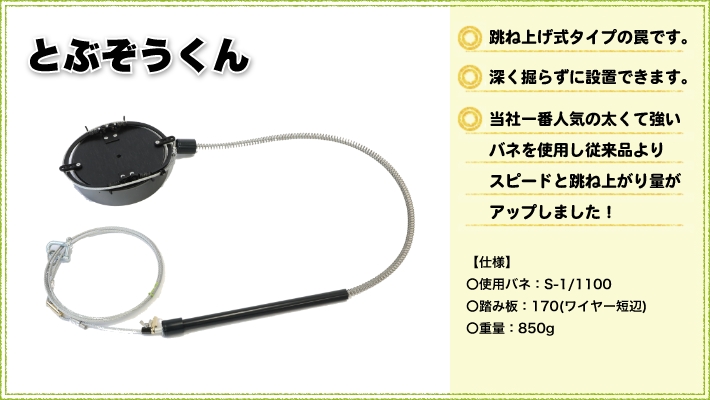

くくり罠 とぶぞうくん
![](../img/product/tobuzou/pic--main.jpg)
とぶぞうくんの特徴と使い方について
![](../img/product/tobuzou/pic--point.png)
跳ね上げ式の罠です。
弊社製アーム部は、金属と樹脂のハイブリット構造です。
アームが素早く上がり、樹脂をかぶせることでワイヤーが滑りにくい仕様です。
商品の構成・説明

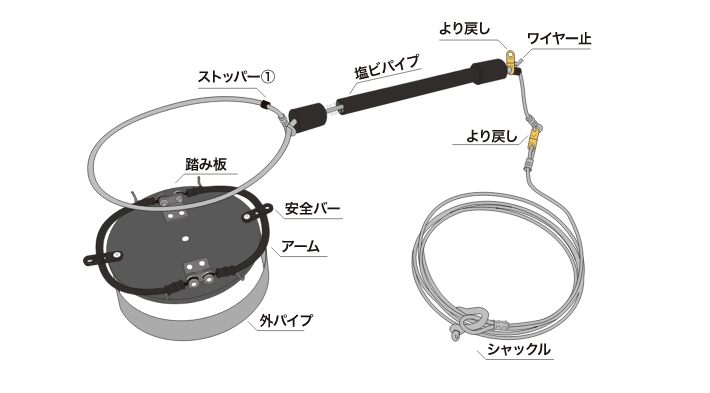

![二重パイプの内側にワイヤーをかけてセットします。内側パイプが落ちるとバネが飛び上がりワイヤーが締まります。](../img/product/tobuzou/pic--architecture.png)
名 称 | ポイント&説明 | |
---|---|---|
1 | 踏み板 |
・アーム部が金属と樹脂のハイブリッド構造で素早く高く上がります。 ・安全を顧慮して誤作動防止の安全バー付きです。 |
2 | 外パイプ | ・踏板が下がると同時にアームを跳ね上げます。 |

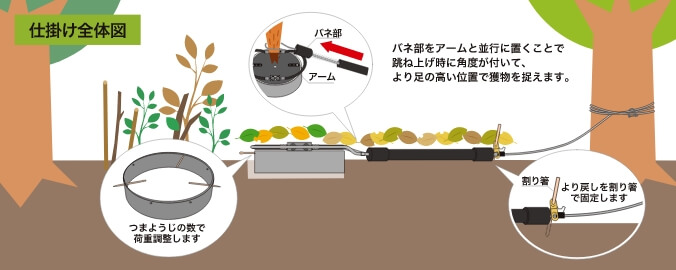

設置の仕方
![](../img/product/tobuzou/pic--setting.jpg)
![]() |
ワイヤー止を緩め、アームにワイヤーを掛けます。 |
![]() |
ワイヤーをかけたらバネを縮め、ワイヤー止をしっかり締めます。 |
![]() |
外パイプを獣道に埋めます。その際、上部1cm程地表に露出させ、爪楊枝を刺します。 |
![]() |
踏み板を外パイプにセットします。 |
![]() |
安全バーのロックを解除し、カモフラージュします。 |
動作時の動き
![](../img/product/tobuzou/pic--action-01.jpg)
踏み込むとバネが飛び出し、アームが上に跳ね上がります。
![](../img/product/tobuzou/pic--action-02.jpg)
アームに沿ってワイヤーが跳ね上がり、足の上をくくります。
標準ワイヤーについて
標準ワイヤーの構成について
■前側・後ろ側ワイヤー:4mmメッキ線(6×24)2m
(くくり輪を作る部分、木に固定する部分共通)
前側は頻繁に交換してください。
【その他の使用部品】
①スリーブW:4mm
②ストッパー①:4mm
③ワイヤー止:4mm
④より戻し:12mm
⑤スリーブS:5mm
⑥シャックル:8mm
⑦より戻し:10.5mm

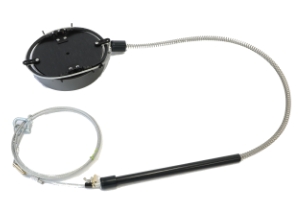

![セット商品。初めての方や自作は苦手の型はこちらの商品をおすすめしています](../img/product/title--set.png)
